Transportrollen Serie CR, Rad DG

 PDF Produktblatt

max 230 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

spurfrei - bodenschonend
ausgezeichneter Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest

Anwendungen

Reifenständer
Zimmerservicewagen
Sesselwagen

Material

Laufbelag: Elastik-Vollgummireifen, grau,75±5 Shore A
Felge: Radkörper aus hochwertigem schwarzen Kunststoff

Material Gabel

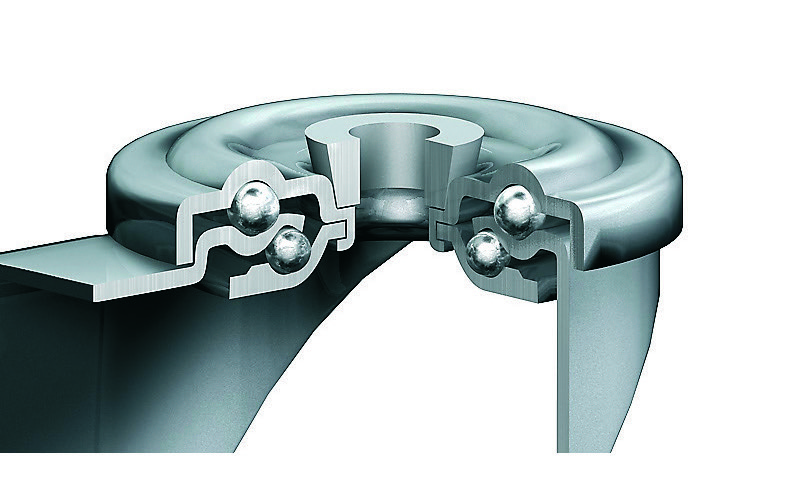

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

24 von 24 Artikeln dieser Serie werden angezeigt.

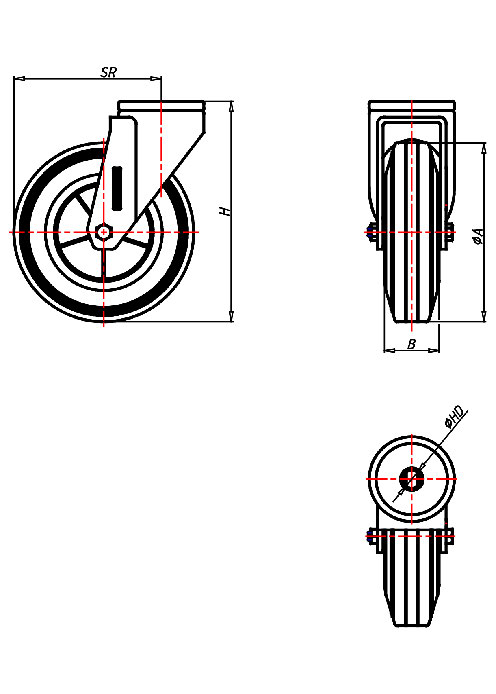

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm

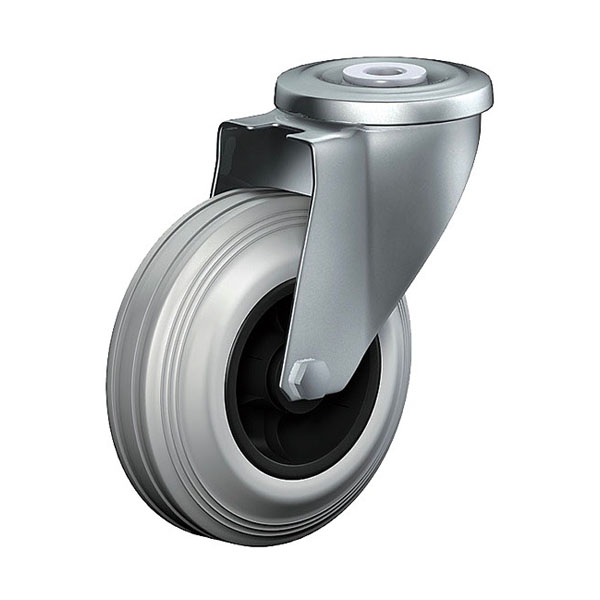

CR 80 DGB	Lenkrolle	80x30	55	106	12,5	75
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 75 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

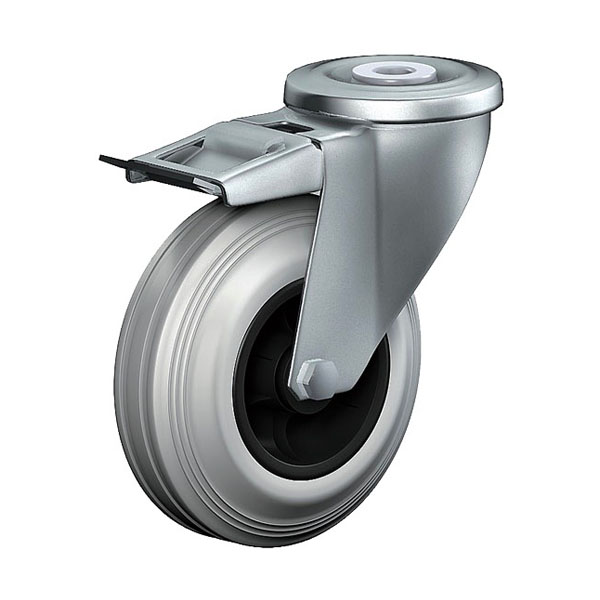

CRT 80 DGB	Lenkrolle mit Totalfeststeller	80x30	55	106	12,5	108
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt
CR 80 DG	Lenkrolle	80x30	60	106	12,5	75
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 60 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 75 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 80 DG	Lenkrolle mit Totalfeststeller	80x30	60	106	12,5	108
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 60 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt
CR 100 DGB	Lenkrolle	100x30	85	128	12,5	88
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 DGB	Lenkrolle mit Totalfeststeller	100x30	85	128	12,5	108
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 100 DG	Lenkrolle	100x30	85	128	12,5	88
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 DG	Lenkrolle mit Totalfeststeller	100x30	85	128	12,5	108
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt
CR 125 DGB	Lenkrolle	125x38	110	154	12,5	104
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 DGB	Lenkrolle mit Totalfeststeller	125x38	110	154	12,5	108
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 DG	Lenkrolle	125x38	110	154	12,5	104
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 DG	Lenkrolle mit Totalfeststeller	125x38	110	154	12,5	108
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt
CR 150 DGB	Lenkrolle	150x40	150	181	12,5	128
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

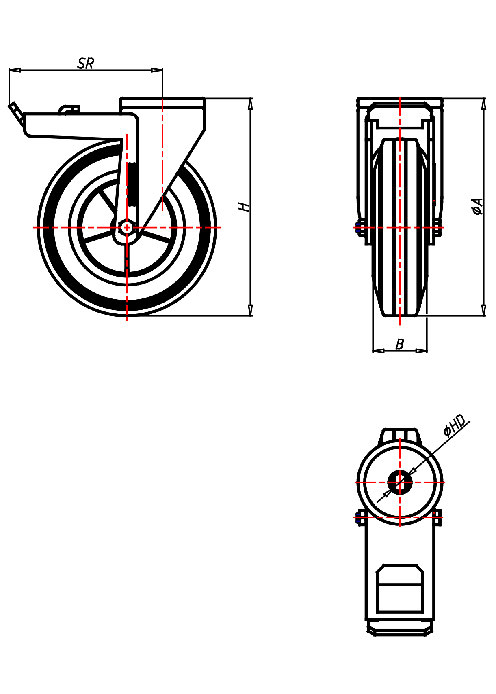

CRT 150 DGB	Lenkrolle mit Totalfeststeller	150x40	150	181	12,5	140
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 150 DG	Lenkrolle	150x40	150	181	12,5	128
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 DG	Lenkrolle mit Totalfeststeller	150x40	150	181	12,5	140
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt
CR 160 DGB	Lenkrolle	160x40	160	191	12,5	133
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 160 DGB	Lenkrolle mit Totalfeststeller	160x40	160	191	12,5	168
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 160 DG	Lenkrolle	160x40	160	191	12,5	133
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 160 DG	Lenkrolle mit Totalfeststeller	160x40	160	191	12,5	168
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager PDF Datenblatt
CR 200 DGB	Lenkrolle	200x50	230	240	12,5	161
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 DGB	Lenkrolle mit Totalfeststeller	200x50	230	240	12,5	168
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 DG	Lenkrolle	200x50	230	240	12,5	161
Transportrollen Serie CR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 DG	Lenkrolle mit Totalfeststeller	200x50	230	240	12,5	168
Transportrollen Serie CR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager PDF Datenblatt

Passendes Zubehör

Gewinde M10x30
Art.Nr. GEWINDE M10 I

verzinkt
Stahl 8.8 verzinkt
M10x25

Menge € /Stk., exkl. Versandkosten
Gewinde M12x30
Art.Nr. GEWINDE M12 II

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Gewinde M14x30
Art.Nr. GEWINDE M14 I

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Gewinde M16x30
Art.Nr. GEWINDE M16 I

verzinkt
Stahl 8.8 verzinkt
M16x30

Menge € /Stk., exkl. Versandkosten
Montagezapfen 16,5x45
Art.Nr. MONTAGEZAPFEN 16,5

Rundrohr
Stahl verzinkt
16x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
